淋雨試驗箱：空調外機防水性能與耐候可靠性測試方案
空調外機長期暴露于戶外，需耐受暴雨、噴淋、滴水等復雜淋雨環境，若防水性能不達標，易引發電機短路、電路故障、換熱效率下降等問題。淋雨試驗箱通過模擬不同強度、角度的淋雨場景，精準評估外機外殼密封、接線端子防護、換熱器防水等關鍵部位的防水性能，為空調外機耐候可靠性設計與質量管控提供關鍵數據支撐。本文聚焦設備技術特性、外機定制化測試方案、標準流程及實踐應用，助力空調行業提升外機戶外使用穩定性。
一、核心技術特性

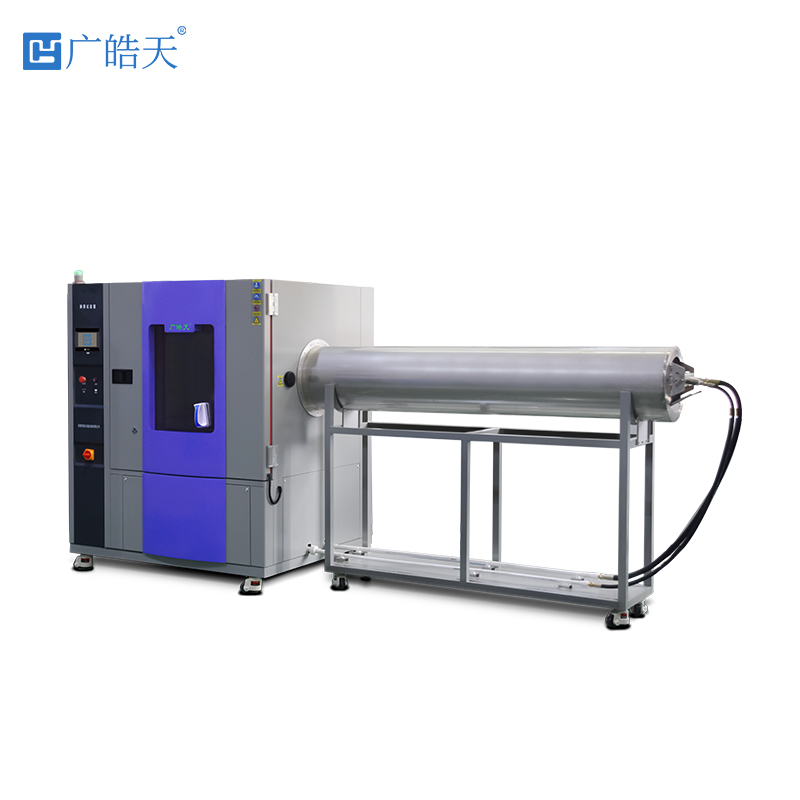

淋雨試驗箱采用模塊化淋雨系統設計，可實現滴水、垂直淋雨、傾斜淋雨、強噴淋四種核心淋雨模式，滿足空調外機不同部位的防水測試需求。設備淋雨參數精準可控：降雨量調節范圍 5-20mm/min（對應中雨至暴雨強度），噴淋壓力 0.05-0.3MPa，淋雨角度可在 0°-90° 間調節（模擬雨水從不同方向沖擊外機）；淋雨區域覆蓋面積≥1m2，適配主流規格空調外機（1-2 匹家用型、3-5 匹商用型）。試驗箱配備溫度輔助控制模塊（常溫 - 50℃），可模擬 “淋雨 + 高溫高濕" 復合環境，更貼近夏季多雨高溫的實際工況；同時集成防水性能檢測組件，包括濕度傳感器（監測外機內部濕度變化，精度 ±3% RH）、漏電檢測儀（實時監測電路絕緣性能，精度 ±1mA），數據采樣率 1Hz，可自動記錄淋雨過程中外機內部濕度、漏電電流等關鍵參數，判斷是否存在進水風險。此外，設備采用不銹鋼淋雨噴頭（防腐蝕、防堵塞）與循環供水系統，節約用水的同時確保淋雨穩定性。
二、空調外機定制化測試方案
針對空調外機的結構特點與使用場景，設計三類核心測試方案：
2.1 外殼密封性能測試（模擬日常降雨）
采用垂直淋雨模式，降雨量 10mm/min（中雨強度），噴淋壓力 0.1MPa，淋雨角度 90°（雨水垂直沖擊外機正面），持續淋雨 2h；測試過程中監測外機內部濕度（要求≤60% RH），測試后檢查外殼接縫、螺絲接口處是否有水漬殘留，確保無滲水現象，符合 GB/T 4208-2017 中 IPX4 防護等級要求。
2.2 暴雨沖擊測試（模擬暴雨天氣）
切換為強噴淋模式，降雨量 20mm/min（暴雨強度），噴淋壓力 0.3MPa，淋雨角度 45°（模擬斜向暴雨沖擊外機頂部與側面），持續淋雨 4h；同時開啟溫度控制模塊，將環境溫度設定為 35℃（模擬夏季高溫暴雨），測試后檢測外機電機絕緣電阻（要求≥2MΩ）、壓縮機啟動性能，禁止出現短路、無法啟動等故障，滿足 GB/T 17758-2010 標準中戶外機防水要求。
2.3 長期淋雨耐候測試（模擬季度多雨環境）
采用 “滴水 + 垂直淋雨" 交替模式，滴水階段（降雨量 5mm/min，持續 12h）與垂直淋雨階段（降雨量 15mm/min，持續 12h）循環 3 次（累計 72h）；測試后拆解外機，檢查接線端子是否銹蝕、換熱器翅片是否氧化，要求端子無銹蝕痕跡，換熱器散熱性能衰減≤5%，符合空調外機長期戶外使用的耐候標準。
三、標準流程與應用案例
測試需遵循 GB/T 4208-2017（外殼防護等級）、GB/T 17758-2010（單元式空氣調節機）等標準，流程如下：試樣預處理（檢查外機外觀無損傷，接通電源測試初始運行性能正常）→將外機固定在試驗箱測試平臺，調整淋雨噴頭角度與距離（確保淋雨覆蓋外機關鍵部位）→設定淋雨模式、降雨量、壓力及測試時長，開啟濕度與漏電監測→啟動測試，實時記錄數據（若內部濕度超 60% RH 或出現漏電電流，自動暫停測試）→測試結束后，風干外機并復測運行性能、拆解檢查內部部件，生成測試報告。某空調企業測試家用 1.5 匹外機時，暴雨沖擊測試 2h 后，外機內部濕度升至 75%，漏電電流 0.8mA。技術團隊通過分析發現，外機背部散熱孔密封膠條老化失效，更換耐老化硅橡膠密封膠條后，再次測試 4h 內部濕度穩定在 52%，無漏電現象，外機防水性能達標。
淋雨試驗箱通過精準模擬戶外淋雨環境，有效解決了空調外機防水性能評估的核心難題。隨著空調外機向 “高密封性、長壽命" 方向發展，未來設備將集成淋雨 - 風沙復合模擬、AI 視覺檢測（自動識別滲水點）功能，進一步提升測試覆蓋范圍與檢測效率，為空調外機戶外可靠性升級提供技術支撐。
