大型高低溫試驗箱在大型變壓器高溫負載 / 低溫啟動 / 溫變疲勞測試中的應用

更新時間：2025-11-14

瀏覽次數：46

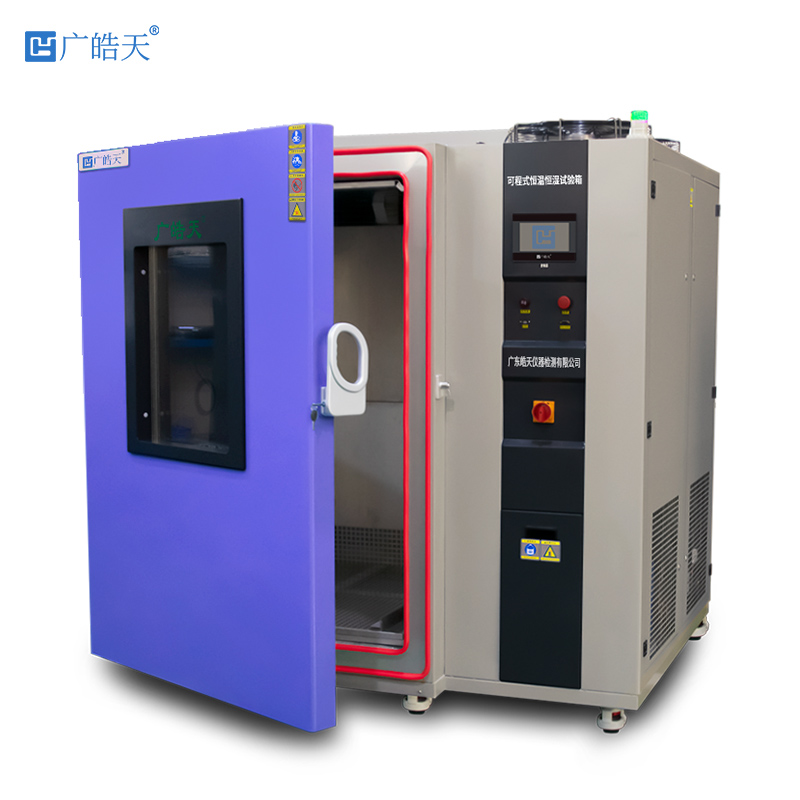

廣皓天-1500L恒溫恒濕試驗箱-221024-主圖-800×800-1 拷貝.jpg

大型高低溫試驗箱憑借超大體量腔體設計與寬范圍精準控溫能力，成為電力、新能源等領域大型變壓器（如 110kV 級電力變壓器、新能源電站主變壓器）環境可靠性測試的核心設備。其突破常規試驗箱容積限制，腔體尺寸可達 5m×3m×3m 以上，可容納單臺重量超 10 噸的大型變壓器整機測試，核心參數符合 GB/T 2423.1（低溫）、GB/T 2423.2（高溫）及 IEC 60068-2 系列標準。

設備溫度調控范圍覆蓋 - 40℃~85℃，溫度均勻度≤±2℃，波動度≤±0.5℃，配備多點式溫度傳感器陣列（可同步監測繞組、鐵芯、油箱等 16 個關鍵部位溫度）與獨立油路循環接口，適配油浸式、干式等不同類型大型變壓器。針對變壓器散熱特性，采用頂置風道與側部送風結合的循環方式，避免局部溫度死角，同時內置絕緣電阻、繞組電阻等實時測試接口，可在溫變過程中同步采集電氣參數，滿足大型變壓器 “整機、全工況、高精度" 測試需求。

二、大型變壓器測試標準與參數設定

結合大型變壓器應用場景（如高寒地區電網、高溫沙漠電站），測試聚焦 “電氣性能穩定性"“結構完整性"“材料耐候性" 三大核心維度，參數設定嚴格對標行業規范：

（一）高溫負載穩定性測試（模擬夏季滿負荷運行）

測試需求：驗證高溫下絕緣性能與溫升控制能力

參數設定：溫度 65℃±2℃，持續 48h，同時施加 1.1 倍額定負載電流；實時監測繞組熱點溫度（限值≤95℃）、頂油溫度（限值≤85℃），符合 GB 1094.2-1996 溫升標準；考核指標：絕緣電阻下降≤20%，介質損耗角正切（tanδ）≤0.8%，無局部放電異常。

（二）低溫啟動可靠性測試（模擬冬季環境）

測試需求：評估低溫對機械結構與絕緣脆性的影響

參數設定：溫度 - 40℃±2℃，持續 24h，測試前后分別進行絕緣電阻與直流電阻測量；考核指標：絕緣電阻≥初始值的 70%，繞組電阻變化率≤2%，鐵芯夾件無開裂，密封膠條無脆化脫落。

（三）溫度循環疲勞測試（模擬晝夜 / 季節溫變）

測試需求：激發材料熱膨脹系數不匹配引發的潛在缺陷

參數設定：-40℃?65℃循環 100 次，高低溫停留各 30min，轉換時間≤1min，符合 GB/T 2423.22-2012 標準；考核指標：循環后緊固件松動率≤2%，油箱焊縫無滲漏，繞組絕緣無分層，匝比誤差保持在 ±0.5% 以內。

三、檢測價值與行業意義

大型高低溫試驗箱測試可精準定位大型變壓器潛在風險：高溫下絕緣老化加速、低溫下結構脆性斷裂、溫變循環導致的密封失效等，這些缺陷若未及時發現，可能引發電網大面積停電事故。數據顯示，經該設備測試優化的變壓器，環境故障率降低 80% 以上，設計壽命可從 20 年延長至 30 年。

在電力系統升級與新能源轉型背景下，該設備已成為變壓器出廠認證的核心環節：助力高寒地區變壓器突破低溫啟動瓶頸，保障沙漠電站變壓器高溫負載穩定性，為 “西電東送"“北電南輸" 等國家工程提供設備可靠性支撐。同時，其測試數據推動行業從 “經驗設計" 向 “數據驅動設計" 轉型，加速耐候性新材料（如耐低溫絕緣紙板、耐高溫密封膠）的應用，為電網安全運行筑牢防線。

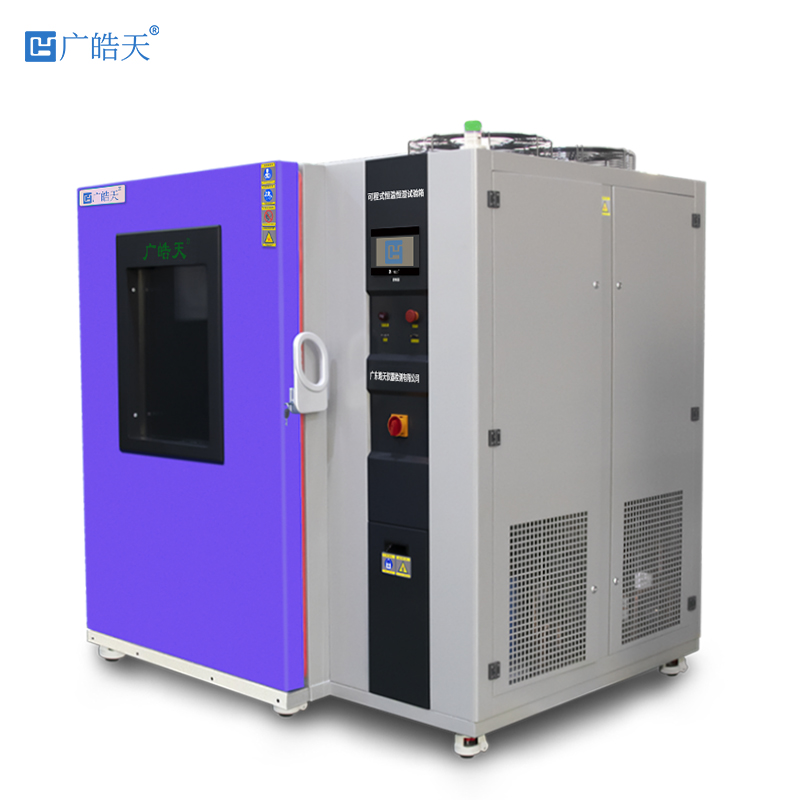

廣皓天-1500L恒溫恒濕試驗箱-221024-主圖-800×800-5 拷貝.jpg
